탄소 섬유는 가볍고 견고하며 고성능-으로 알려져 있습니다. 그 평판은 그럴만한 가치가 있습니다. 항공기 부품과 자동차 부품부터 로봇 팔과 드론 프레임에 이르기까지 탄소 섬유는 기존의 많은 소재로는 달성하기 어려운 수준의 강성-대-중량 성능을 제공할 수 있습니다. 그러나 재료에는 또 다른 측면이 있습니다. 탄소 섬유는 특정 방향으로 더 가볍거나 강하다고 해서 자동으로 최선의 선택이 되는 것은 아닙니다. 제조 비용이 더 많이 들고 특정 유형의 충격에 취약할 수 있으며 손상된 복합 구성 요소를 수리하는 것이 항상 간단한 것은 아닙니다. 온도, 섬유 방향, 접합 설계 및 제조 품질도 완성된 부품의 성능을 변화시킬 수 있습니다. 이러한 세부 사항은 탄소 섬유판, 탄소 섬유 튜브 또는 탄소 섬유 막대를 선택할 때 중요합니다. 한 응용 프로그램에서 매우 잘 작동하는 구성 요소가 다른 응용 프로그램에서는 적합하지 않을 수 있습니다. 이 가이드에서는 탄소 섬유의 실제적인 단점, 나타나는 경향이 있는 부분, 그리고 프로젝트에 사용할 재료를 지정하기 전에 고려해야 할 사항을 살펴봅니다.
탄소 섬유란 무엇이며 왜 그렇게 인기가 있습니까?
탄소섬유는 탄소섬유를 고분자수지로 묶어 만든 복합재료이다. 섬유는 구조적 하중의 대부분을 전달하는 반면 수지는 섬유를 제 위치에 유지하고 섬유 사이에 하중을 전달합니다. 간단해 보이지만 완성된 재료는 기본 정의에서 제시하는 것보다 더 복잡합니다. 섬유의 방향, 층의 수와 배열, 수지 시스템, 제조 공정 모두가 최종 특성에 영향을 미칩니다. 따라서 탄소 섬유 부품은 단순한 "탄소" 조각이 아닌 공학적 구조로 간주되는 것이 가장 좋습니다.
탄소 섬유가 강도와 강성을 얻는 방법
개별 탄소 섬유는 무게에 비해 매우 강하고 단단합니다. 제조업체는 구성 요소가 하중을 전달할 것으로 예상되는 방향에 섬유를 정렬하여 이러한 특성을 활용합니다. 주로 한 방향으로 구부러지는 경량 빔을 상상해 보십시오. 주요 하중 경로를 따라 상당한 양의 보강재를 배치하는 것이 합리적입니다. 여러 방향에서 하중을 받는 부품에는 다른 적층 설계가 필요합니다. 이것이 탄소섬유가 그토록 뛰어난 성능을 발휘할 수 있는 이유 중 하나입니다. 복합재 설계에는 단순히 재료 등급을 선택하는 것보다 더 많은 생각이 필요한 이유 중 하나이기도 합니다.
일반적인 탄소 섬유 제품
탄소 섬유는 다양한 형태로 제조될 수 있지만 경량 구조 응용 분야에서는 세 가지 제품이 자주 나타납니다.
패널, 브래킷, 장착 표면 및 구조 부품용 탄소 섬유판
프레임, 샤프트, 붐 및 관형 구조용 탄소 섬유 튜브
지지대, 타이로드, 샤프트, 경량 구조부재용 탄소섬유 로드
항공우주, 자동차 공학, 로봇 공학, 드론, 스포츠 장비, 산업 기계 및 무게 감소가 중요한 기타 응용 분야에서 이러한 제품을 찾을 수 있습니다. 예를 들어, 구조적 프레임 부재로 사용되는 탄소 섬유 튜브는 주로 비틀림 하중용으로 사용되는 탄소 섬유 튜브와는 매우 다른 적층이 필요할 수 있습니다. 모양만으로는 구성 요소의 성능을 알 수 없습니다.
탄소 섬유의 주요 단점은 무엇입니까?
탄소섬유의 단점이 무엇인지 묻는다면 답은 하나가 아닙니다. 소재는 용도에 따라 단점이 될 수 있는 여러 특성을 갖고 있습니다.
- 탄소 섬유는 비쌀 수 있습니다
가격이 가장 먼저 고려되는 경우가 많습니다. 탄소 섬유 부품은 비용이 섬유 자체에만 국한되지 않기 때문에 비슷한 알루미늄이나 강철 부품보다 비용이 더 많이 들 수 있습니다. 수지, 툴링, 레이업, 경화, 가공, 마감, 노동 및 품질 관리 모두가 최종 가격에 영향을 미칩니다. 그렇다면 탄소섬유는 왜 그렇게 비싼가요? 그 대답 중 일부는 제조에 있습니다. 일관된 복합재 부품을 생산하려면 신중하게 제어되는 섬유 배치 및 경화 공정이 필요할 수 있습니다. 단순한 금속 부품은 상대적으로 빠르게 가공될 수 있는 반면 복합 부품은 사용 준비가 완료되기 전에 추가 준비 및 처리가 필요할 수 있습니다. 생산량도 중요하다. 무게에 매우 민감한-항공우주 또는 로봇 공학 응용 분야의 경우 더 가볍고 견고한 구성 요소에 더 많은 비용을 지불하는 것이 합리적일 수 있습니다. 무게가 거의 문제가 되지 않는 간단한 브래킷의 경우 추가 비용을 정당화하기 어려울 수 있습니다.
- 탄소 섬유는 부서지기 쉬울 수 있습니다.
탄소 섬유의 강성은 가장 큰 판매 포인트 중 하나입니다.그러나 이를 연성과 혼동해서는 안 됩니다. 금속 부품은 파손되기 전에 눈에 띄게 구부러지거나 변형될 수 있습니다. 탄소 섬유 복합재는 특정 하중 조건에서 상당히 다르게 작동할 수 있습니다. 섬유 파손, 매트릭스 균열 또는 박리는 연성 금속에서 기대할 수 있는 대규모 영구 변형 없이 발생할 수 있습니다. 그 차이는 충격이 관련될 때 중요해집니다. 주로 강성을 위해 설계된 경량 탄소 섬유 구성 요소는 의도한 하중 하에서 아름다운 성능을 발휘할 수 있지만 예상치 못한 국지적 충격에는 제대로 반응하지 않습니다. **탄소 섬유는 단순히 강철이나 알루미늄의 경량 대체품으로 취급되어서는 안 됩니다.** 대체하기 전에 예상되는 고장 모드와 하중 조건을 이해해야 합니다.
- 탄소 섬유는 수리하기 어려울 수 있습니다.
수리는 복합재와 금속이 매우 다르게 느껴질 수 있는 또 다른 영역입니다. 운송 중에 탄소섬유 튜브가 부딪혔다고 가정해 보세요. 표면에 눈에 띄는 흔적이 있을 수 있습니다. 빠른 육안 검사에서는 명확하지 않은 손상이 아래에 있을 수도 있습니다.
가능한 손상에는 다음이 포함됩니다.
- 섬유 파손
- 수지 균열
- 박리
- 국부적인 충격 손상
- 구멍이나 연결점 주변의 손상
부품의 수리 가능 여부는 구성 요소, 손상 유형, 위치 및 응용 프로그램의 구조적 요구 사항에 따라 다릅니다. 외관 수리와 구조적 수리는 같은 것이 아닙니다. 중요한 구성 요소의 손상 평가에는 전문적인 검사 방법과 숙련된 기술자가 필요할 수 있습니다.
- 탄소 섬유 부품 제조가 더욱 복잡해졌습니다.
탄소 섬유 성능은 제조 품질과 밀접하게 연관되어 있습니다. 섬유 배향을 제어해야 합니다. 레이업은 디자인을 따라야 합니다. 수지는 보강재에 적절하게 함침되어야 하며 경화 조건은 선택한 시스템에 적합해야 합니다.
다른 세부 사항도 중요합니다.
- 무효 내용
- 표면 마무리
- 치수 공차
- 섬유 배치
- 경화 조건
- 가공 품질
이것이 외부에서 유사해 보이는 두 구성 요소가 다르게 작동할 수 있는 이유입니다. 재료 자체는 성능 방정식의 일부일 뿐입니다. 맞춤형 부품의 경우 제조 경험은 공칭 재료 사양만큼 중요할 수 있습니다.
- 탄소 섬유에는 온도 제한이 있습니다
탄소 섬유가 자동으로 고온 저항을 의미한다는 일반적인 오해가 있습니다.- 탄소 섬유 자체는 적절한 조건에서 극도로 높은 온도를 견딜 수 있습니다. 그러나 복합 부품에는 수지 매트릭스도 포함되어 있으며 수지가 제한 요소가 될 수 있습니다. 온도가 높아지면 수지의 특성이 변할 수 있습니다. 시스템에 따라 강성, 강도, 치수 안정성 및 장기-성능에 영향을 미칠 수 있습니다. 따라서 고온-환경을 위한 탄소 섬유 부품은 완전한 복합 시스템으로 평가되어야 합니다. 수지 시스템, 작동 온도, 노출 기간 및 필요한 기계적 성능이 모두 중요합니다. 단순히 부품이 "탄소 섬유"라는 사실을 아는 것만으로는 충분하지 않습니다.
- 탄소 섬유는 이방성입니다.
이는 탄소섬유를 기존 금속과 비교할 때 이해해야 할 가장 중요한 개념 중 하나입니다. 탄소 섬유 복합재는 종종 이방성입니다. 이는 기계적 특성이 방향에 따라 달라질 수 있음을 의미합니다. 재료는 섬유 방향을 따라 매우 강하고 단단할 수 있습니다. 그 속성은 해당 방향에 따라 상당히 다를 수 있습니다. 탄소섬유판을 고려해보세요. 대부분의 섬유가 한 방향으로 움직이는 경우 플레이트는 일반적으로 해당 방향을 따라 로드될 때 특히 잘 작동합니다. 하중을 회전시키면 구조적 거동이 바뀔 수 있습니다. 탄소섬유 튜브와 탄소섬유 막대에도 동일한 원리가 적용됩니다. 튜브의 경우 엔지니어는 세로, 원주 및 축외 보강의 균형을 맞춰야-할 수 있습니다. 로드의 경우 축방향 성능이 우수할 수 있지만 횡방향 하중은 보다 신중한 고려가 필요합니다. 하중 경로는 항상 재료 선택 프로세스의 일부여야 합니다.
- 탄소 섬유는 충격과 숨겨진 손상에 취약할 수 있습니다.
충격 손상은 과소평가되기 쉽기 때문에 그 자체로 고려할 가치가 있습니다. 충돌, 부품 낙하, 너무 공격적으로 조인 클램프 또는 국부적인 하중으로 인해 복합 구조가 손상될 수 있습니다. 구성에 따라 결과적으로 매트릭스 균열, 박리 또는 섬유 파손이 발생할 수 있습니다. 그리고 모든 문제가 눈에 보이는 것은 아닙니다. 이는 특히 구조용 탄소 섬유판과 튜브에 중요합니다. 구성요소가 안전에 중요한 경우-외관에만 의존하면 상태에 대한 정보가 충분하지 않을 수 있습니다. 따라서 환경은 처음부터 설계에 영향을 미쳐야 합니다. 부품이 반복적으로 충격을 받을 가능성이 있는 경우 보호 조치, 검사 절차 또는 다른 재료를 고려해 볼 가치가 있습니다.
탄소 섬유판의 단점은 무엇입니까?

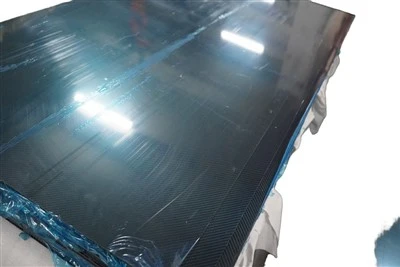

탄소 섬유판은 프로젝트에 강성이 높고 평평하고 가벼운 구성 요소가 필요할 때 실용적인 선택입니다. 이는 패널, 브래킷, 마운팅 플레이트, 장비 구조 및 맞춤형 어셈블리에 일반적으로 사용됩니다. 그렇다고 해서 모든 플레이트 응용 분야가 탄소 섬유에 적합한 후보라는 의미는 아닙니다.
탄소섬유판의 장점
잘 설계된-탄소 섬유판은 다음을 제공할 수 있습니다.
- 낮은 무게 * 높은 강성
- 우수한 강성-대-중량 비율
- 내식성
- 우수한 치수 안정성
이러한 특성은 모든 그램이 중요하거나 구조가 불필요하게 무거워지지 않고 견고하게 유지되어야 하는 경우 특히 유용할 수 있습니다.
탄소섬유판의 잠재적인 단점
탄소섬유판은 알루미늄판보다 가격이 더 비쌀 수 있습니다. 가공 작업에는 특히 드릴 구멍과 절단 모서리 주변에 더 많은 주의가 필요합니다. 기타 잠재적인 문제는 다음과 같습니다.
- 충격 민감도
- 가장자리 손상
- 방향-에 따른 강도
- 어려운 수리
- 특정 조건에서 취성파괴
드릴링이 좋은 예입니다. 복합재료에서 재료를 제거하면 섬유의 하중-전달을 방해하고 국부적인 응력 집중이 발생할 수 있습니다. 구멍 자체는 완벽하게 둥글지만 그렇다고 해서 주변 구조가 영향을 받지 않았다는 의미는 아닙니다.
언제 탄소 섬유판을 피해야 합니까?
탄소 섬유판은 다음과 같은 프로젝트에는 적합하지 않을 수 있습니다.
- 예산이 매우 빡빡합니다.
- 부품에는 상당한 소성 변형이 필요합니다.
- 통제할 수 없는 영향이 자주 발생할 것으로 예상됩니다.
- 작동 온도는 선택한 수지 시스템의 성능 범위를 벗어납니다.
- 하중 방향이 불확실합니다.
때로는 알루미늄이 더 실용적인 답이 될 수도 있습니다.
탄소 섬유 튜브의 단점은 무엇입니까?
탄소 섬유 튜브는 경량 구조 부재를 만드는 효율적인 방법이 될 수 있습니다. 관형 형상은 굽힘 및 기타 구조적 하중과 관련된 응용 분야에 특히 적합합니다. 프레임, 샤프트, 붐, 로봇 공학, 드론 및 스포츠 장비에서 탄소 섬유 튜브를 볼 수 있습니다.
탄소섬유 튜브의 장점
적절하게 설계된 튜브는 다음을 제공할 수 있습니다.
- 높은 강성-대-중량 비율
- 낮은 무게
- 좋은 굽힘 성능
- 내식성
여기서는 "올바른 디자인"이라는 문구가 중요합니다. 직경, 벽 두께, 섬유 방향, 라미네이트 구조 및 지지 조건 모두 성능에 영향을 미칩니다.
탄소 섬유 튜브의 일반적인 한계
국부적인 충격으로 인해 튜브 벽이 손상될 수 있습니다. 클램프나 기타 구성품이 집중된 하중을 가하는 경우 압착이 문제가 될 수 있습니다. 드릴링은 섬유를 방해할 수 있으며 연결 영역에는 추가적인 설계 주의가 필요한 경우가 많습니다.
기타 제한 사항은 다음과 같습니다.
- 국부적인 충격 손상
- 눌러 터뜨리는
- 연결 문제
- 어려운 가공
- 방향성 기계적 성질
- 수리 복잡성
**경량 응용 분야에 가장 적합한 탄소 섬유 튜브**를 찾고 있다면 무게만으로 시작하지 마세요. 종이에 더 가벼운 튜브가 반드시 작업에 적합한 튜브는 아닙니다.
탄소 섬유 막대의 단점은 무엇입니까?
탄소 섬유 로드는 경량 지지대, 샤프트, 타이 로드 및 축 강성과 낮은 무게가 중요한 구조 부재용으로 선택되는 경우가 많습니다. 그 단순함은 기만적일 수 있습니다.
탄소섬유 막대의 장점
탄소 섬유 막대는 다음을 제공할 수 있습니다.
- 낮은 무게 * 높은 축 강성
- 내식성
- 적합한 응용 분야에서 우수한 피로 성능
긴 지지봉의 경우 무게를 줄이면 전체 시스템에 눈에 띄는 변화가 생길 수 있습니다.
탄소섬유 막대의 한계
주요 관심사는 주로 축 성능을 위해 설계된 로드가 모든 유형의 하중에 동일하게 적합하지 않을 수 있다는 것입니다. 횡방향 하중, 굽힘, 충격 및 압축은 설계 요구 사항을 크게 변경할 수 있습니다.
잠재적인 제한 사항은 다음과 같습니다.
- 횡하중 감도
- 취성 거동 * 좌굴
- 연결 문제
- 충격 민감도
- 방향{0}}의존적 특성 좌굴은 긴 막대에 특히 주의할 가치가 있습니다.
재료가 더 강하다고 해서 좌굴 문제가 자동으로 해결되지는 않습니다. 로드 길이, 직경, 강성, 끝 조건 및 하중이 적용되는 방식이 모두 중요합니다.
언제 탄소 섬유를 선택해야 합니까?
무게 감소가 최종 제품에 의미 있는 영향을 미치는 경우 탄소 섬유를 고려해 볼 가치가 있습니다.
다음과 같은 경우에 의미가 있습니다.
- 모든 킬로그램 또는 그램이 중요합니다.
- 높은 강성-대-중량 성능이 필요합니다.
- 내식성은 가치가 있습니다.
- 이 응용 분야는 가공된 섬유 배향의 이점을 누리고 있습니다.
- 추가 제조 비용이 정당화됩니다.
알루미늄은 언제 더 나은 선택인가?
프로젝트가 다음 사항을 우선시할 경우 알루미늄이 더 나은 선택일 수 있습니다.
- 초기 비용 절감
- 가공 용이성 * 연성
- 간단한 수리
- 빈번한 충격 내성
- 더욱 간단한 제조
탄소섬유의 단점을 어떻게 줄일 수 있나요?
대부분의 탄소 섬유 제한 사항은 구성 요소를 제조한 후보다는 설계 중에 고려할 때 더 효과적으로 관리할 수 있습니다.
올바른 섬유 방향 선택
부하부터 시작하십시오. 부품에 힘이 들어가는 곳은 어디입니까? 어디로 떠나나요? 구조가 주로 인장, 압축, 굽힘 또는 비틀림을 전달합니까? 라미네이트는 이러한 답을 반영해야 합니다.
적절한 수지 시스템 선택
나중에 수지를 선택하지 마십시오. 작동 온도, 환경 노출, 제조 요구 사항 및 기계적 성능은 모두 적절한 수지 시스템에 영향을 미칠 수 있습니다. 실내 로봇 메커니즘용으로 설계된 복합재는 엔진이나 기타 열원 근처에서 작동하는 것과 매우 다른 요구 사항을 가질 수 있습니다.
적절한 연결 및 접합 설계
강한 합성물이라도 여전히 약한 연결을 가질 수 있습니다. 초기 설계 단계에서 패스너, 인서트, 접착 영역, 클램프, 국부 보강 및 하중 전달에 대해 생각해 보십시오. 이는 탄소 섬유 튜브와 막대에 특히 중요합니다.
영향과 환경에 대한 설명
조건 환경을 정직하게 고려합니다. 구성 요소가 삭제됩니까? 고정되었나요? 진동에 노출되어 있습니까? 야외에서 사용하시나요? 높은 온도에 노출됩니까? 이러한 질문은 권장 디자인을 변경할 수 있습니다.
경험이 풍부한 사람과 협력하세요
탄소 섬유 제조업체 맞춤형 복합 부품은 단순히 도면을 보내고 목록에서 재료를 선택하는 경우는 거의 없습니다. 실용적인 탄소 섬유 경험을 갖춘 제조업체는 섬유 배향, 라미네이트 구조, 치수, 수지 선택, 제조 공정, 가공 및 연결 요구 사항을 평가하는 데 도움을 줄 수 있습니다.
경량 구조용 탄소 섬유 솔루션을 개발하는 기업의 경우 이러한 초기 협업을 통해 나중에 비용이 많이 드는 설계 변경을 방지할 수 있습니다.
결론
탄소섬유는 탁월한 엔지니어링 소재가 될 수 있습니다. 가벼운 무게, 높은 강성, 내부식성 및 설계 유연성 덕분에 기존 재료가 필요한 성능을 제공하는 데 어려움을 겪을 수 있는 응용 분야에서 가치가 있습니다. 하지만 이러한 이점에는 절충-이 따릅니다. 탄소 섬유의 단점에는 더 높은 비용, 특정 충격에 대한 민감성, 수리 복잡성, 제조 요구 사항, 온도 고려 사항 및 방향성 기계적 동작이 포함됩니다. 이들 중 어느 것도 탄소 섬유의 자격을 자동으로 박탈하지 않습니다. 그들은 단순히 디자인 대화에 참여하기만 하면 됩니다. 탄소섬유판, 탄소섬유 튜브, 탄소섬유 막대에도 동일하게 적용됩니다. 가장 좋은 옵션은 구성 요소가 실제로 로드되고 사용되는 방법에 따라 다릅니다. 경량 구조 부품을 개발하는 경우 "탄소 섬유는 얼마나 강합니까?"라는 질문만으로 시작하지 마십시오. 좀 더 유용한 질문을 해보세요. 이 특정 구성 요소는 어떤 작업을 수행해야 하며, 어떤 조건에서 수행해야 합니까? 하중, 환경, 치수, 연결, 제조 요구 사항 및 예산을 이해하면 탄소 섬유가 실제로 사용할 가치가 있는지 결정하는 것이 훨씬 쉬워집니다.
